KMI/POS Počítačové sítě: Cvičení 08

Konfigurace počítačové sítě III.

Úkoly

Zadání (cvičení 8)

  1. úkol 1

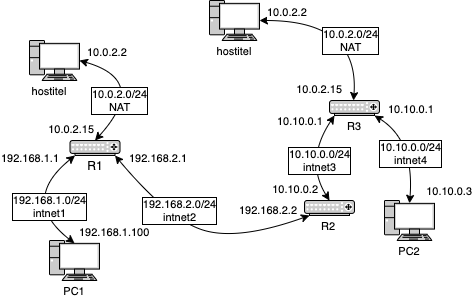

    Vytvořte topologii dle obrázku níže (šipky pod R1, R2, R3 značí připojení do lokální sítě, šipky nad R1, R2, R3 značí připojení do nadřazené sítě, tedy skrze rozhraní ether1). R1 a R3 jsou připojeny k hostitelskému PC pomocí NAT připojení (uvedená konfigurace je výchozí a není třeba ji nastavovat).

    Zadání cvičení 8

  2. úkol 2

    Nastavte síťové prvky tak, aby:

    • se PC1 skrze R1 a PC2 skrze R3 dostal na Internet (DNS nemusí být funkční, stačí tedy ověřit nějakou IP adresu v Internetu),
    • fungoval ping z PC1 na PC2 a naopak

  3. úkol 3

    Přerušte spojení mezi R1 a hostitelem příkazem interface disable ether1 (na R1). Opravte konfigurace síťových prvků tak, aby se PC1 dostal na Internet (přes R3).
